    IPC-6100

    产品特征

    ★ 结构:4U、19英寸可上架,全钢结构,符合EIA-RS310C标准
    ★ 硬盘驱动器:9个3.5′′HDD和2个5.25′′驱动器位置
    ★ 系统控制:Power ON/OFF, Reset
    ★ 两个高速风扇进风,散热性能好
    ★ 前面板设置有方便更换和清洗的滤尘网
    ★ 箱体的面板有门锁保护系统
    ★ 箱体内设可调节的压条架,带橡胶防震垫减轻震动

    产品特性

    型号IPC-6100-945IPC-6100-GM45IPC-6100-HM55
    ChipsetIntel945GC+ICH7Intel 82GM45+ICH9-MIntel 82HM55+ICH9-M
    CPU板载Intel Xeon系列CPU Xeon 2.4 GHz板载Intel Core2 Duo 系列CPU,标配P8800板载I3 350M系列CPU
    Memory提供2条240pin DDRII插槽
    支持双通道DDRII533/667MHz系统内存
    内存最大容量可支持到4GB,标配2GB内存
    标配2GB内存
    SATA希捷 500GB
    BIOS8Mb AMI BIOS
    AUDIO采用标准的AC97音效芯片
    支持MIC-in、Line-out、Line-in
    HD AUDIO,支持MIC-in、Line-out、Line-in
    LAN板载2个10/100/1000Mbps网络控制器,支持网络引导启动(PXE),网络唤醒(WOL)功能
    显示芯片Intel 945GC集成,内建Intel第4代图形媒体
    加速器GMA950,支持CRT显示输出功能,
    最大可支持224MB动态共享显存
    硬盘接口1个ATA33/66/100标准IDE接口、4个SATA接口1个MSATA、3个SATA接口
    串口6个标准串口(5个标准RS-232、1个RS-232/422/485)6个标准串口(4个标准RS-232、2个RS-232/485)
    USB8个USB2.0高速接口12个USB2.0高速接口6个USB2.0高速接口
    PS/21组标准双层PS/2键盘鼠标接口
    LPT1个高速并行接口,支持EPP/ECP/SPP标准
    PCI4个32位PCI总线插槽
    ISA3个16位ISA总线插槽
    PCI-E1个x16PCIE插槽,仅支持x1 PCIE设备1个x16PCIE插槽,仅支持x1 PCIE设备,2个PCIe X1插槽
    电源支持支持20/24pin ATX电源供电,支持ACPI电源管理功能,航嘉300W工业电源

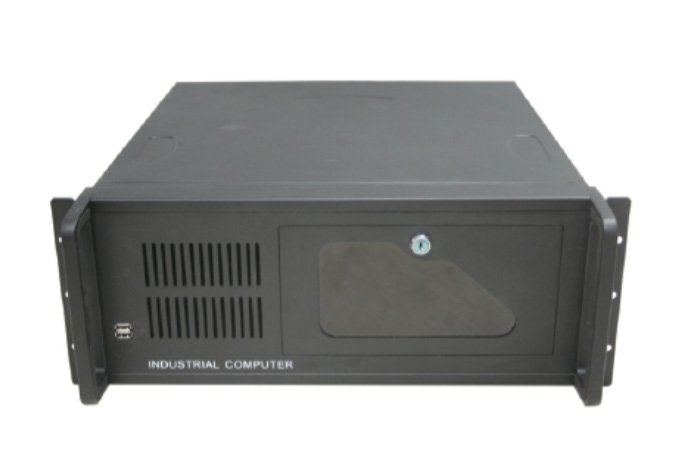

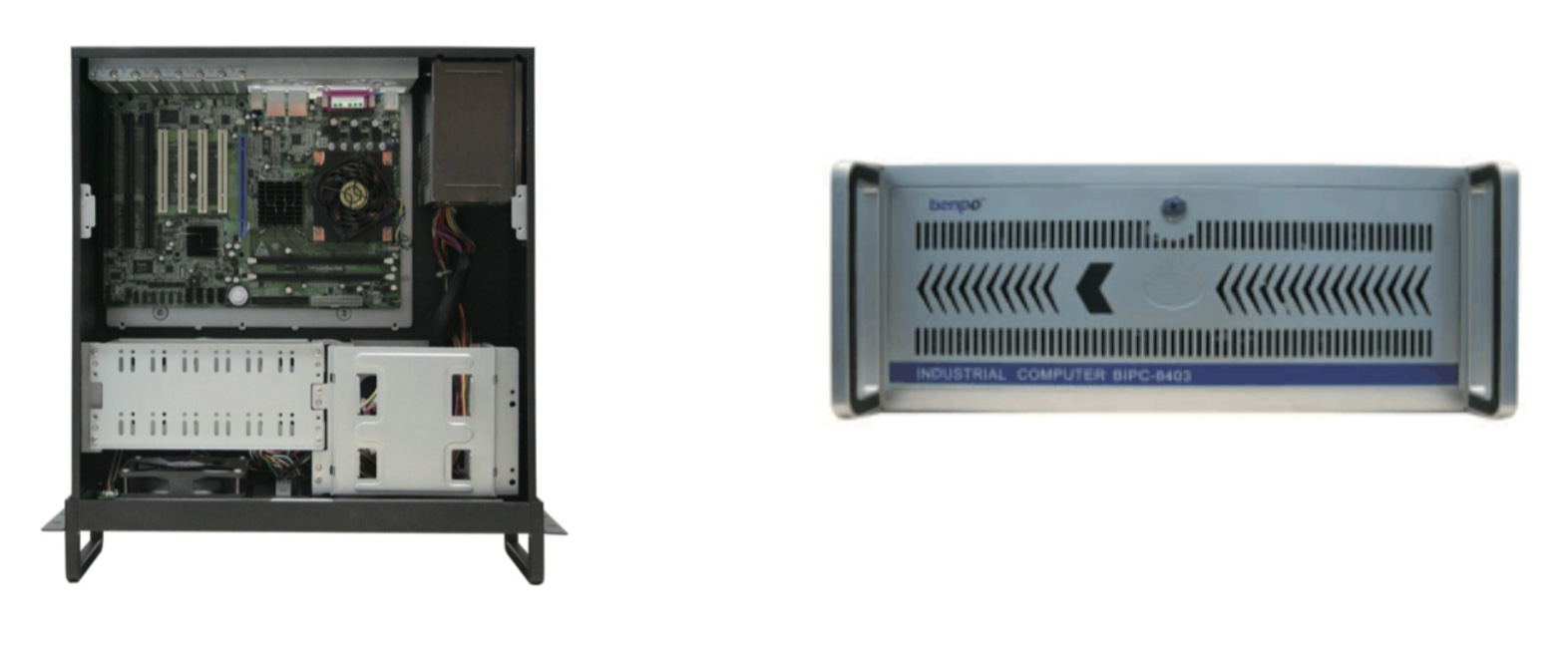

    产品图片

    IPC-6100

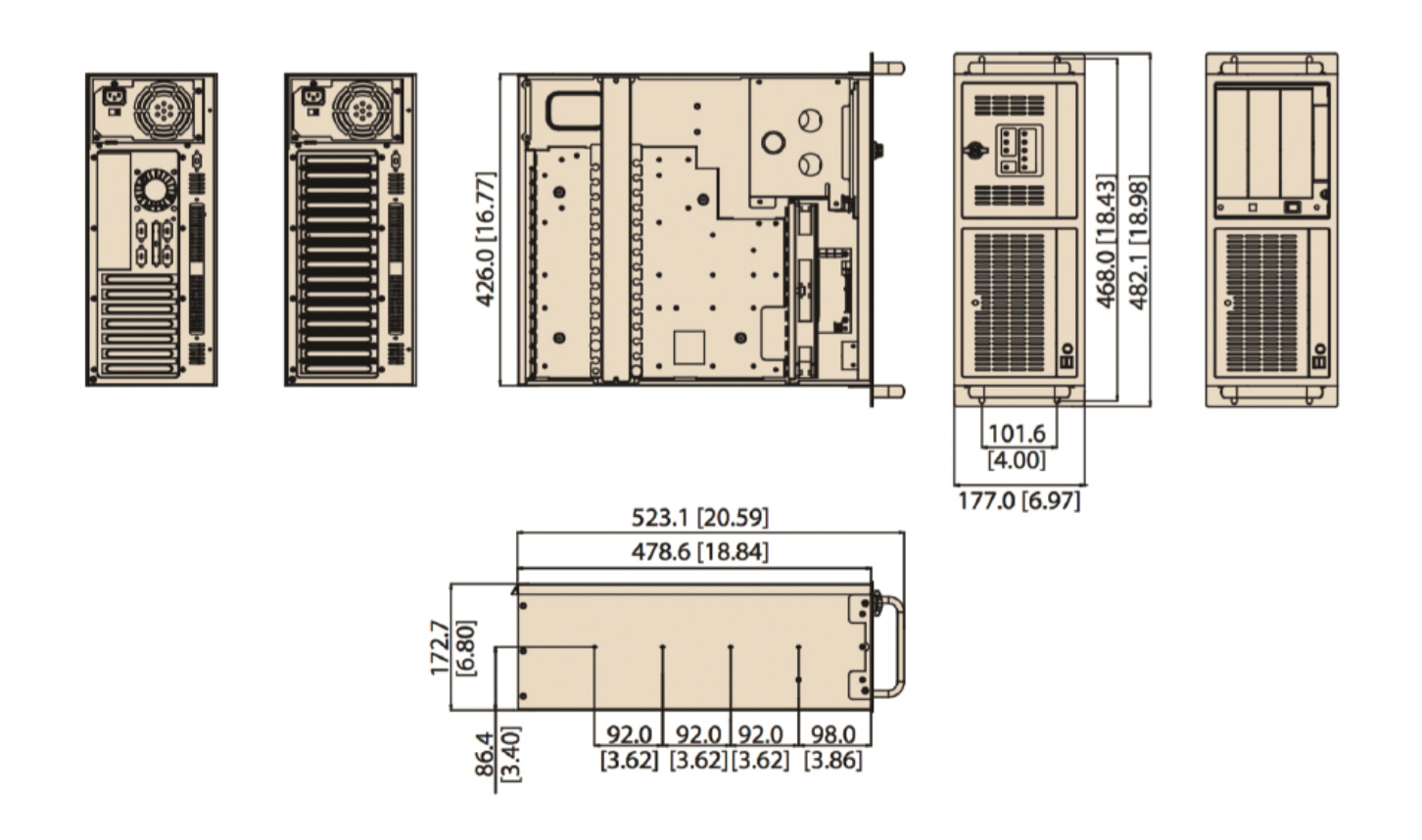

    产品尺寸

    IPC-6100

    订货信息

    IPC-6100-945板载Intel Xeon系列CPU Xeon 2.4GHzIntel945GC+ICH7
    IPC-6100-GM45板载Intel Core2 Duo 系列CPU,标配P8800Intel 82GM45+ICH9-M
    IPC-6100-HM55板载I3 350M系列CPUIntel 82HM55+ICH9-M
